Memory Management(2)-메모리 관리

J._.cobb 2022. 3. 21. 02:51

Noncontiguous Allocation

Offset: 페이지 내에서 얼마큼 떨어져 있는지 나타냄
Page 내부에서의 상대적인 위치(Offset)는 PageTable에서 Main Memory로 Page가 옮겨지더라도 똑같기 때문에 주소변환에도 영향을 받지 않음.

page table은 register와 cache에 들어가지 못하고, main memory에 상주
- 32비트 주소체계의 컴퓨터는 약 4GB의 주소공간을 갖는 프로그램을 지원할 수 있다.
- Page의 단위가 4KB이기 때문에 1M(약 백만 개)가량의 page entry를 담기에는 용량이 부족하기 때문
- 또한, Page table은 각 프로그램마다 존재하기 때문에 여러 개가 생성된다.
Page-table base register (PTBR)가 메모리 상의 page table의 시작 위치 가리킴
Page-table length register(PTLR)가 테이블 크기를 보관
모든 메모리 접근 연산에는 두 번의 memory access 필요
- page table을 통한 주소전환을 위해 접근 1번
- 주소 전환 후 실제 데이터를 메모리에서 접근하기 위한 data/instruction 접근 1번
속도의 향상을 위해 associative register 혹은 translation look-aside buffer(TLB)라 불리는 고속의 lookup hardware cache 사용
- 두 번의 메모리 접근 연산은 비용이 크기 때문 (시간이 2배로 걸림)

*TLB : 일종의 cache, 메인 메모리보다 빠르고 메인 메모리와 CPU사이에 존재하는 주소변환을 해주는 계층

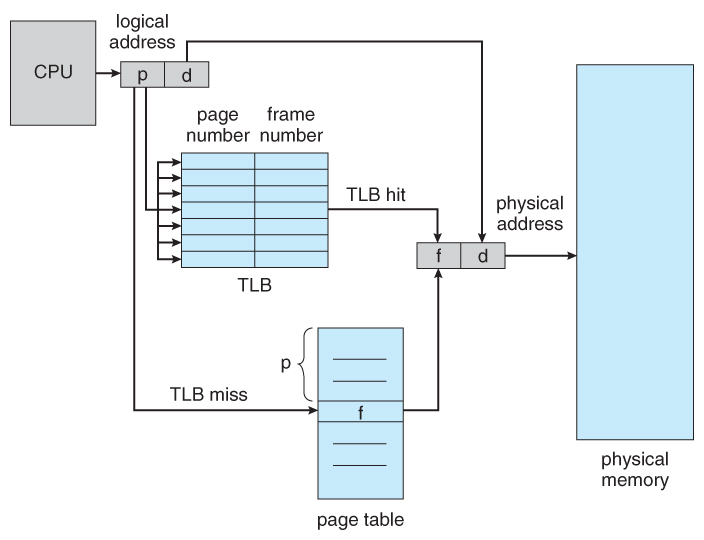

CPU가 논리적인 주소를 주게 되면 메모리 상에 있는 pagetable에 접근하기 전에 TLB에 먼저 접근해서 TLB의 정보로 주소변환이 가능한지 확인

Associative register (TLB)
- TLB에는 page table 중 일부(빈번히 참조되는 엔트리)만 존재
  - parallel search(전체 탐색)가 가능
Address translation
- page table 중 일부가 associative register에 보관되어 있음
- 만약 해당 page #가 associative register에 있는 경우 곧바로 frame #을 얻음 (main memory 1번 접근)
- 그렇지 않은 경우 main memory에 있는 page table로부터 frame #을 얻음 (main memory 2번 접근)
- TLB는 context switch 때 flush (remove old entries)
  - 프로세스마다 주소변환 정보가 다르기 때문
page table과 TLB의 차이
- 주소 변환 과정에 필요한 탐색 방법에 차이가 있음
  - TLB: parallel search
  - page table: p(page number) 번째 entry에 직접 접근
- TLB는 page number와 frame number가 쌍을 이룸
  - 이를 통해 main memory에 1번만 접근 가능

Associative register lookup time은 main memory에 접근하는 시간인 1보다 매우 작음
<hit> = (1+ε)α
- 1 : main 메모리에 접근하는 시간
- ε : TLB에 접근하는 시간
- α : TLB에서 정보가 찾아지는 비율
<miss> = (2+ε)(1-α)
- 2 : main 메모리에 접근하는 시간
  - 주소변환을 위해 메모리에 있는 page table에 접근 1 + 주소변환 후 실제 데이터 접근을 위한 메모리 접근 1
- ε : TLB에 접근하는 시간
- 1-α : TLB에서 정보가 찾아지지 않는 비율
따라서 전체 결과인, 2 + ε - α 는 α가 1에 가까운 높은 비율이기 때문에 페이지 테이블만 존재하는 경우보다 빠르다는 것을 알 수 있음

사용 목적: 시간이 더 걸려도 Page Table을 사용하기 위한 공간을 줄이는 것
- 사용되지 않는 주소 공간에 대한 outer page table의 엔트리 값은 NULL로 지정하고 대응하는 inner page table은 만들지 않음.
현재의 컴퓨터는 address space가 매우 큰 프로그램을 지원
- 32 bit address 사용 시 : $2^{32}$ (4G)의 전체 메모리 주소 공간
  - page size가 4K 시 1M 개(약 백만 개)의 page table entry 필요
  - 각 page entry가 4B시 프로세스당 4MB의 page table 필요
  - 그러나, 대부분의 프로그램은 4G의 주소 공간 중 지극히 일부분만 사용하므로 page table 공간이 심각하게 낭비됨
  *page table이 비었다고 해서 그 공간을 없애고 page table을 구성할 수 없음 → 앞에서부터 p번째 page까지 index를 통해서 접근하기 때문
page table 자체를 page로 구성
- 즉, 안쪽 page table의 크기는 page크기와 똑같음

offset : Page 하나의 크기가 4KB(=2^(12) Byte)이므로 이를 구분하기 위해서는 12bit가 필요.
p2 : 각 entry의 크기는 4Byte이기 때문에 Page하나 당 1K(=2^(10))개씩 존재하므로 이를 구분하기 위해서 각각 10bit씩 필요
p1(바깥쪽 page table) : 32bit - offset(12bit) - p2(10bit) = 10bit
